Reserva tu nueva OVM20 anet
¡Oferta!

Reserva tu nueva OVM20 anet

Valorado 4.43 sobre 5 basado en 14 puntuaciones de clientes
(14 valoraciones de clientes)

42,00 39,00--

La reserva está cerrada!

Todo lo que necesitas para tener una electrónica premium en tu impresora

MOSFETs de calidad, Drivers TMC2208 , conectores de potencia, diseño en negro



No longer available for pre-ordering

SKU: OVM20ANET Categoría:

Descripción

La placa original de la anet a8 está diseñada para ahorrar (y cautivarte con el bajo precio).

Pero ese precio tan bajo tiene unas consecuencias en el medio plazo importantes.

Lo primero es que los conectores de plástico no están preparados para soportar la corriente necesaria para imprimir en 3D. La cama caliente, el extrusor y los motores consumen mucha energía, y es muy fácil que el conector acabe sobrecalentándose.

Esto es una forma suave de decir que es fácil que el conector arda y te monte un incendio en casa.

Además, los mosfets son muy débiles. Tampoco pueden soportar la corriente necesaria para calentar la cama caliente y el extrusor, y acaban muriendo.

Está el apaño de meter un mosfet extra, pero no deja de ser un cacharro más que tienes que meter en la impresora. Lo suyo es tener un mosfet de verdad.

La solución es usar una placa diseñada para imprimir sin problemas durante horas.

Esta es la versión beta. La OVM20 anet será negra mate.

La ovm20 anet es 100% compatible con la electrónica que viene con la anet a8. Solo tendrás que atornillar la electrónica en el mismo espacio que la electrónica original.

Podrás usar la misma pantalla, los mismos finales de carrea, los mismos motores, ventiladores, todo.

La placa viene con los conectores Molex capaces de soportar la corriente necesaria. Cada conector de potencia está diseñado para aguantar 15A de corriente.

También tendrás unos mosfets potentes, los conocidos Infineon IRLB4132PBF. Estos mosfets tiene una resistencia interna ultra baja, y por eso no se calientan. No es que te libres del mosfet externo. Es que no necesitas ni disipador.

Todos estos componentes ya se están usando en la conocida ovm20 lite. Ahora también los vas a poder usar en la anet.

Y lo mejor, el detalle de los drivers. En el eje XY tendrás unos drivers de última generacion, los famosos tmc2208. Estos drivers (de diseño alemán) son super silenciosos y precisos. Vas a disfrutar viendo la anet a8 imprimiendo.

La placa está ahora en fase de reserva. Ya se ha probado por los betatesters para ver cómo mejorar la documentación y tunear la configuración para sacarle todo el partido a la placa.

La reserva a precio reducido estará activa durante unas semanas (hasta que recibamos las PCBs). Después estará disponible a su precio normal.

¿Funciona también con la Anet A6?

Si, claro!

La placa funciona también con la Anet A6. Lo único es que, al hacer la reserva, recuerda avisarme para que pueda actualizar el firmware con la versión de marlin para la pantalla gráfica.

¿Cuándo estará disponible?

Actualización 6!

7 de Enero. Volvemos con el montaje de las placas que se han reservado estas navidades. El fin de la reserva (y la subida de precio) están cada vez más cerca.

Actualización 5!

21 de Diciembre, hemos enviado todas las placas que estaban en la lista de espera (no han parado las reservas durante este mes!). Hoy empezamos  las vacaciones de navidad, hasta el próximo 7 de enero. Mientras celebras estos días, puedes seguir reservando, y a la vuelta, retomamos el montaje. Recuerda, cuanto antes la reserves, antes vas a recibirla!

Actualización 4!

28 de noviembre, Seguimos con el montaje, testeo y envíos, siguiendo el orden de la reserva. Recuerda que antes de realizar el envío, voy a contactarte para que estés preparado para recibirla.

Actualización 3!

Hoy 16 de noviembre, continuan los envíos. Estimamos que estará todo terminado en un máximo 2/3 semanas. Al principio los envíos han sido algo más lentos, pero ya tenemos el montaje a buen ritmo.

Actualización 2!

Las placas han llegado hoy lunes, 5 de noviembre al taller 🙂 ya tenemos la pick and place configurada, asi que empezamos con los primeros montajes. Asi que todo sigue el plan actual de empezar con los envíos el viernes 9 de noviembre.

Actualización!

Las placas se pidieron entre el 8 y el 12 de octubre (en negro mate!) y ya están de camino. Si no hay problema de aduana, el montaje empezará el lunes 5 de noviembre.

La mayor parte del material ya está en nuestro taller.

En nuestro planning, las primeras placas comenzarán a salir el viernes 9 de noviembre. Enviaremos las placas por orden de pedido. Asi que si eres de los primeros en reservarla, serás de los primeros en recibirla.

Características

  • 100% compatible con la Anet A8
  • Conectores de marca Molex preparados para soportar la corriente de la impresora sin quemarse
  • Drivers tmc2208 para los motores XY de última generación
  • Alimentación independiente para la cama caliente y para el resto de la electrónica
  • MOSFETs de potencia Infineon IRLB4132PBF, de ultrabaja resistencia y hasta 150 Amperios
  • No necesita mosfet externo
  • Conector adicional para BLTouch
  • Electrónica en 4 capas de cobre, para mejorar la disipación de calor
  • Conector micro USB
  • Incluye disipadores negros extra largos para los drivers
  • En color negro (a juego con la impresora)
  • La versión final vendrá en negro mate
  • y por supuesto, leds azules.

Reviews

¿Es mejor la OVM20 lite que la OVM20 anet?

Pues para esta pregunta, no puedo darte una respuesta definitiva.
Son placas muy similares, y las dos son muy sencillas. La diferencia principal es que la ovm20 anet tiene un procesador más sencillo, y la ovm20 lite tiene un procesador más completo. Pero en cambio, la ovm20 anet tiene los 2208 silenciosos, que son una pasada.
La ovm20 anet está pensada para la anet (claro) y sobre todo para la pantalla. Que el procesador sea más pequeño no afecta mucho en el día a día (si tienes una impresora prusa o una anet normal). Pero sí que se nota con pantallas más grandes.
La ovm20 lite tiene un procesador mejor, y te funcionará con pantallas mejores, como la full graphics. Quizás sea una opción mejor si quieres probar nuevas opciones de marlin.
Luego está el tamaño. La ovm20 lite es compacta, y entra en cualquier sitio. La placa de la anet es más grandota, y eso puede ser un problema si tu impresora no es una anet.

¿Qué necesito además de la OVM20 Anet?

Todos los conectores son iguales que la electrónica de la anet, asi que no tendrás que cambiar nada.
Pero vas a necesitar un par de cables para alimentación. La placa original de la anet trae un conector para 2 cables, pero eso obliga a mandar toda la corriente de la impresora y la cama caliente por el mismo conector. Es más razonable dividirlo en dos pares de cables.
Asi que vas a necesitar un par de cables desde la fuente hasta el conector de alimentación.
Mi consejo es que además uses punteras para proteger los cables. Puedes comprarlas en cualquier ferretería.

Necesito 256k de memoria flash

La OVM20 anet usa el mismo chip que la anet original, el atmega1284p, para mantener al máximo la compatibilidad (y controlar los costes).
Esta versión tiene sólo 128K de memoria flash.
La configuración por defecto de Marlin tiene muchas opciones que hacen crecer el consumo de memoria. En la versión 1.1.9 puedes desactivar muchas opciones que no usas, como muchos mensajes de la pantalla extra, o el uso de arcos en el GCODE.
Aqui tienes una configuración optimizada para marlin y la ovm20 anet que reduce el consumo de memoria (sólo usa el 76%), con lo que podrás activar muchas opciones adicionales.

¿Funciona con 24V?

No, la placa no soporta 24V, y es muy probable que se queme algo si la conectas a ese voltaje.

¿Tengo que calibrar los drivers?

La placa tiene unos valores adecuados, pero en determinados casos es posible que tengas que ajustar un poco los potenciómetros.
No es complicado, sólo hay que girar un poco, un 10% el potenciómetro. Si el motor se calienta demasiado, quítale un 10% al potenciómetro, y si el motor pierde pasos, súbele un 10%.
Hay unas fórmulas para calcular los valores exáctos, pero no te lo recomiendo. Para calibrar un valor exácto, tendrías que conocer el valor exácto de corriente que necesitas, y eso no es sencillo. Depende de cada impresora, de la lubricación de los rodamientos, las varillas, la tensión de las correas, etc.

¿Puedo ver el Configuration.h de Marlin que usa staticboards?

Si claro, la configuración de marlin para la ovm20 anet está disponible en github para que puedas revisarla y descargarla.

Esquemático

esquemático anet a8 en pdf

Guía de instalación

Estamos trabajando en esta sección todavía, y la iremos actualizando con todas las preguntas que nos váis enviando

La conexión de corriente de la OVM20 anet necesita 4 cables, en vez de los 2 cables de la electrónica original. Esto es igual que placas como la RAMPS 1.4, o la OVM20. Al dividir la corriente en 4 cables, hay menos sobrecarga, y la corriente se reparte mejor.

Los 2 cables adicionales son para alimentar la cama caliente. Esos cables no alimentan la electrónica, sólo la cama caliente. Asi que si no los conectas, no se encenderá la cama caliente.

La cama consume fácil más de 10A de corriente, asi que usa un cable que sea mínimo AWG14 (si es AWG12, mejor). Lo del AWG es el estándard de grosor de los cables.

Los otros 2 cables alimentan la electrónica completa, pero no la cama caliente. Si no te funciona la cama caliente, es porque no has conectado los 4 cables.

HAY UN ERROR EN LA ETIQUETA

Nos dimos cuenta tarde, pero donde pone que hay que conectar la cama (hotbed) y el extrusor (hotend), están al revés. En la siguiente tirada estará corregido (asi que tu placa será una rareza que algún día valdrá millones)

Compilar Marlin para la OVM20 anet

La placa lleva instalado Marlin 1.1.9 con la configuración optimizada para esta placa. Si tienes una Anet A8 es conectar y listo.

Pero quizás quieras cambiar algún parámetro, o activar alguna función adicional. Te dejo la mega guía de configuración de Marlin para que aprendas cómo hacerlo.

Lo primero que necesitas es descargar la definición de la placa para que Arduino la reconozca. La definición la puedes descargar en https://github.com/SkyNet3D/anet-board/

Tienes que descargar el zip, y descomprimirlo sobre la instalación de Arduino.

Configurar Firmware Marlin

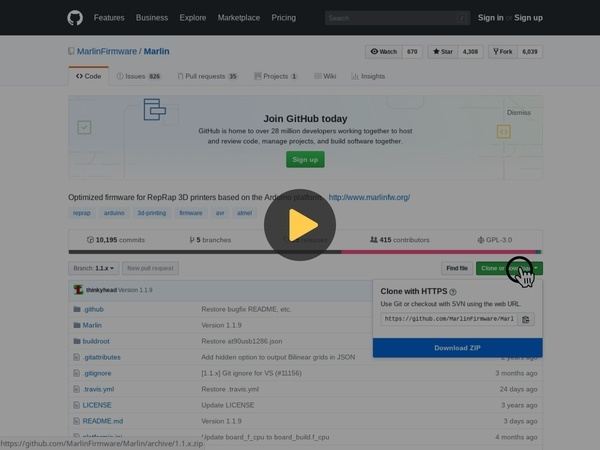

  1. Descarga el Marlin desde la página oficial.
  2. Descomprime el fichero zip.
  3. Descarga la configuración de Marlin para la ovm20 anet y descomprimes el fichero zip.
  4. Dentro de esa carpeta hay dos archivos: Configuration.h y Configuration_adv.h
  5. Cópialos dentro de la carpeta de Marlin que has descargado en el paso anterior.
  6. Confirma que quieres reemplazar los dos archivos.

Habilitar Arduino IDE para compilar Marlin

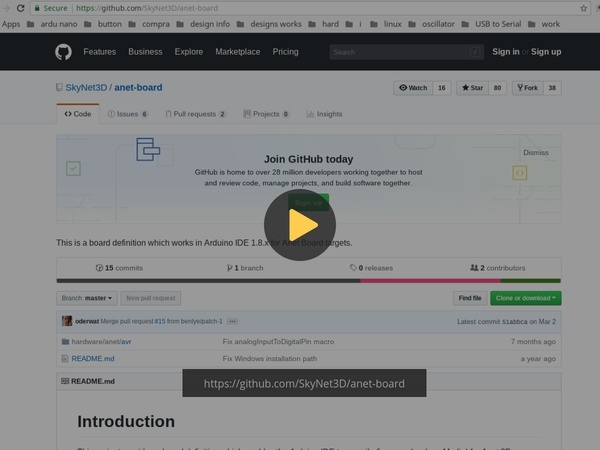

  1. Necesitas descargar la definición de la placa para el entorno de Arduino desde este enlace.
  2. Descomprime el zip, y verás una carpeta hardware
  3. Dentro tienes una carpeta anet, tienes que copiarla dentro de la carpeta de tu instalación de Arduino, en la carpeta hardware.
  4. Abre el programa de Arduino, y asegúrate que en la lista de placas, tienes seleccionada la Anet v1.0 optibot.



Compilar Marlin desde el IDE de Arduino

  1. Ahora vamos a instalar el Marlin en la placa.

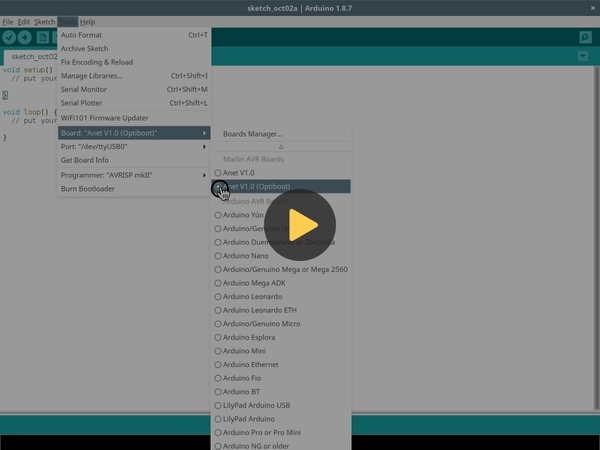

  2. Asegúrate que tienes seleccionada la Anet v1.0 ooptibot (es muy importante que selecciones la versión optiboot).
  3. Para poder subir Marlin, selecciona el puerto serie donde tienes conectada la placa. Si no la has conectado, cierra el programa de Arduino, conecta la placa, y vuelve a iniciar el programa. (El nombre del puerto serie puede ser distinto en tu sistema operativo).
  4. Ahora abre el proyecto Marlin. Vete a la carpeta donde has descomprimido Marlin, y selecciona el fichero Marlin.ino
  5. Pulsa el botón de verificar, y asegúrate de que puedes compilar Marlin.
  6. Ahora pulsa el botón para subir Marlin a la placa y espera a que termine de subir el fichero.
  7. Asegúrate que no hay errores, y se ha subido sin errores.
  8. Enhorabuena, ya tienes Marlin instalado.

14 valoraciones en Reserva tu nueva OVM20 anet

  1. Valorado en 4 de 5

    Pacco

    ¿Para cuando la enviáis?

    • Javier Loureiro

      esperamos empezar esta semana con el montaje 🙂 asi que a partir del 9 de noviembre, más o menos

      saludos!

  2. Valorado en 3 de 5

    JPoquet

    Como saber el número de orden d inscripción?
    Por calcular cuando la recibiríamos
    Gracias d antemano
    PD Mi “ansiedad” causada x llevar con “esta cafetera” parada muchas semanas y mucho trabajo pendiente en estas fechas cercanas a las fiestas

    • Javier Loureiro

      Hola!

      pues lo sabes con el numero de pedido, no has recibido el correo? en 2/3 semanas máximo está todo enviado ya

      saludos!

  3. Valorado en 4 de 5

    Toni

    Como lleváis los envíos?

    • Javier Loureiro

      Hola! pues estamos enviando paquetes a diario. Al principio hemos ido algo más lento porque hay que verificar todo, y ajustar las herramientas.

      saludos!

  4. Valorado en 4 de 5

    Gianluca

    hola también habrá instrucciones y consejos o los usaremos en la página web?
    gracias
    saludos
    Gianluca

    • Javier Loureiro

      estamos documentando todo en la web, para ir actualizando según vamos probando

      un saludo!

  5. Valorado en 5 de 5

    Gianluca

    Hola,para ti tengo que dejar el mosfet o es mejor quitarlos?

    Saludos

  6. Valorado en 5 de 5

    acarvmed

    Que potencia darán los drivers? darán la ponencia suficiente para imprimir a más de 120 mm/s?

    • Javier Loureiro

      los drivers no son tan potentes como los drv8825, y estarás limitado por los a4988 del extrusor, asi que no creo que puedas llegar a esa velocidad, pero quizá alguien que esté usando un buen extrusor te lo pueda confirmar.

      saludos!

  7. Valorado en 5 de 5

    Antonio Lorente (propietario verificado)

    Placas recibidas, magnífica presentación, como decía mi madre “Las cosas bien hechas bien parecen” todo funciona y la instalación sin problemas.
    No entiendo como la gente compra cosas chinas cuando en España se hacen mucho mejores y a un precio similar.

    • Javier Loureiro

      muy bien, muchas gracias!!! intentamos hacerlo lo mejor posible

  8. Valorado en 5 de 5

    Jordi Mayne

    Parece muy interesante. Una pregunta: Muchos hablan de unos diodos de protección en las CPU de control de impresoras 3D… ¿Qué podéis decir? . Gracias anticipadas

    • Javier Loureiro

      Si, la ovm20 anet lleva diodos de protección en los mosfets. Sólo con eso, consigues que la electrónica dure muchísimo más.

      saludos

  9. Valorado en 5 de 5

    Angel Jimenez (propietario verificado)

    Buen servicio. La placa llegó en tiempo previsto.
    La Anet A8 queda muy silenciosa. Impresionante.

  10. Valorado en 5 de 5

    O Nando (propietario verificado)

    La verdad es que es una electronica sin punto de comparacion con la original de la Anet,impresionante,tanto como tenerlo al lado de casa,mi perro ya puede dormir sin los estridentes ruidos de los motores y los extintores ya pueden volver a sus soportes,los tenia al lado de la impresora,le iba a dar cuatro estrellas por el tema de las serigrafias al reves pero el comentario me hizo cambiar de opinion “una rareza que algún día valdrá millones”.
    En fin,aprovecho para hacer una pregunta¿es normal que la placa se alimente por el USB?es molesto que apagando la impresora desde el OctoPrint,corta la alimentacion de la fuente con un rele,la placa sigue encendida asi como la pantalla,me molesta que no se apague todo,uno y sus manias,saudos cordiais

    • Javier Loureiro

      gracias por la review 🙂

      si, la placa se alimenta por USB, asi que si la tienes conectada a la Raspberry Pi, pues se mantiene conectada. Cuando diseñamos la placa no pensamos que nadie puede querer tener la placa conectada a la fuente y al usb al mismo tiempo, pero no pensamos en los usuarios de octoprint.

      lo que puedes hacer es apagar también la raspbery pi, seguro que hay algun sistema de auto apagado.

  11. Valorado en 5 de 5

    Paco (propietario verificado)

    La placa llegó bien y esta funcionando mucho mejor que la original de Anet. Me gustaría ver un tutoríal de como conectar el bltouch a la placa por favor.

    • Javier Loureiro

      ok, intentaré preparar una guía de configuración del bttouch

  12. Valorado en 5 de 5

    Antonio (propietario verificado)

    Una placa estupenda y un servicio al cliente mejor. Recibí mi placa y no funcionaba el lector de tarjetas. Hablé con Javier y al día siguiente me remitía otra placa. La instalé y configuré el Marlin según las instrucciones de esta página y funcionó perfectamente hasta que he intentado ponerle un sensor 3D-Touch y me la he cargado.

    Le subí el Marlin con el 3D-Touch activado (ocupando el 99%) y el homing no lo hacía correcto. Al intentar volver a la configuración sin sensor no hay manera de que cargue el Marlin, da error de sincronismo en el IDE de Arduino y ahora ya ni arranca la impresora. Creo que se ha quedado sin bootloader.

    Algún alma caritativa me puede echar una mano para intentar volverla a la vida.

    Gracias de antemano.

    • Javier Loureiro

      mmn, creo que se ha borrado el bootloader al subirle el marlin tan petado de cosas. Con otro arduino, o con un programador de avr se puede volver a subir el bootloader de nuevo.

      dame un rato y al menos subo el bootloader a la ficha de producto, para que puedas hacerlo, pero no es muy sencillo de primeras

      saludos

  13. Valorado en 4 de 5

    Manuel (propietario verificado)

    Hola acarvmed!
    No se porque quieres obtener una velocidad de 120mm/s. es una impresora no un Formula 1, no por correr mas sacaras mejopres impresiones sino todo lo contrario, si estas limitado por el tiempo no necesitas una impresora 3D. Si por lo contrario es por el mito que a mas velocidad menos vibraciones, es falso, idem con el peso y las inercias. El verdadero problema de las vibraciones y es algo que nadie a comentado(viva los expertos de pacotilla) es en lo que muchos inventores (sistema frankestein) demuestran su desconocimiento total, probar esto: Con el extrusor totalmente apagado “FRIO” tocarlo con los dedos y notareis vibraciones (con el E3D-V6 se nota aún mas) ¿Porque? simplemente “los ventiladores” no existen ventiladores tan pequeños 100% equilibrados y dependiendo de tu suerte vibran de narices y solo con una junta de neopreno eliminas un 50%. Este es el verdadero problema de las vibraciones y que nadie, nadie a comentado en ninguna parte. Un saludo

  14. Valorado en 3 de 5

    Manuel (propietario verificado)

    La placa es muy silenciosa, aparentemente es 100 veces mejor, aunque en mi caso, el firmware me lo han cargado en ingles y con el home diferente al especificado. Los drivers nop se si estan bien equilibrados, estoy a la espera de respuesta, ya que los motores X e Y (TMC2208) se me ponen a 50ºC a los 20 min. de funcionamiento, con lo que no puedo imprimir y el otro fallo es que tienes que navegar por toda la web hasta descubrir que la conexion de la cama y el extrusor esta cambiada, es decir, el extrusor va donde pone bet, y la cama pues en el del extrusor, o por lo contrario se pone el extrusor al max. de temperatura y se desconecta la placa.
